TC-6850網絡測振儀

 TC-6850網絡測振儀 網絡化橋梁振動監測儀

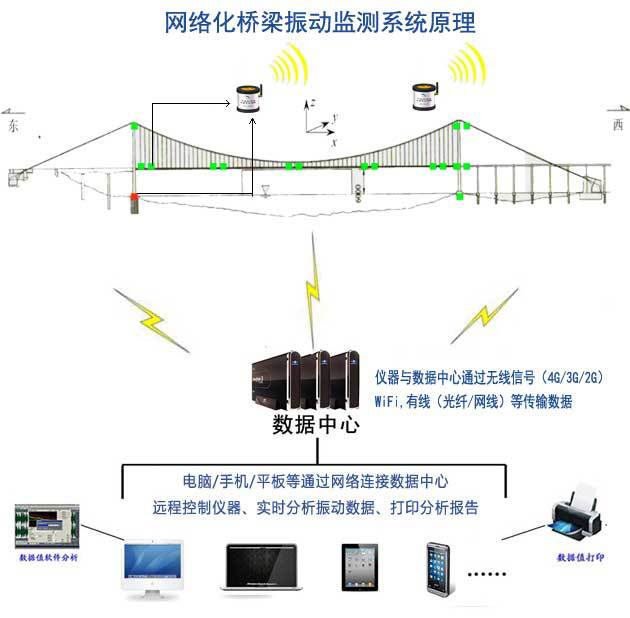

系統構成：6850網絡測振儀 + 專用云服務器 + 橋梁振動監測分析軟件
用途：對橋梁、大壩、隧道等大型建筑進行遠程網絡振動監測

1、將該橋梁振動監測主要部件，即6850網絡測振儀用專用緊固件固定橋梁振動敏感區（儀器可自帶或外接電源）；
2、6850測振儀自動記錄振動數據，并通過WiFi或4G方式將被測物的三向（X、Y、Z）振動信號（速度或加速度信號）傳到用戶指定服務器。用戶無需在現場就能即時遠程讀取相關數據和波形。
3、系統采用節電模式，在無振動情況下處于待機狀態，振動超過觸發值后，才會自動記錄并傳輸數據，并可進行聲、光及屏幕刷新報告。
4、系統配套專用分析軟件，對采集到的數據進行分析、打印等。TC-6850網絡測振儀 網絡化橋梁振動監測儀

TC-6850網絡測振儀 網絡化橋梁振動監測儀

 TC-6850網絡測振儀 網絡化橋梁振動監測儀

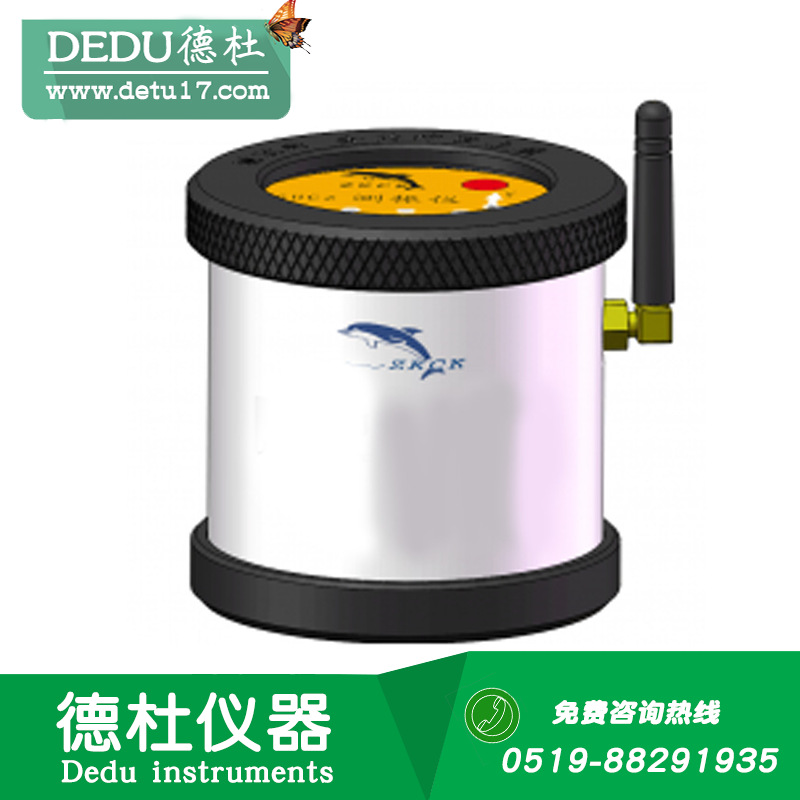

外形尺寸                             圓柱：高80mm,半徑38mm

整機重量                             565g (含電池、天線)

數據通訊：本地（網絡接口RJ45），支持WIFI，全網通（4G）

顯    示：波形（速度，加速度），德杜大值，主頻

數據分析：有效值，峰值，FFT，薩道夫斯基回歸，報表打印

遠程測振：遠程控制（參數查詢設置：啟動停止，觸發值，定時待機）支持本地與遠程

自      檢：開機自動檢測并指示儀器工作狀態

遠程升級：傳感器固件可無線升級

工      裝：卡子（立面上固定）、錐子（松軟介質上固定）、底座（堅硬表面上固定）

擴      展：無電（可外接電池組和太陽能） 無網（光纖 無線中繼等多種組網）

 TC-6850網絡測振儀 網絡化橋梁振動監測儀

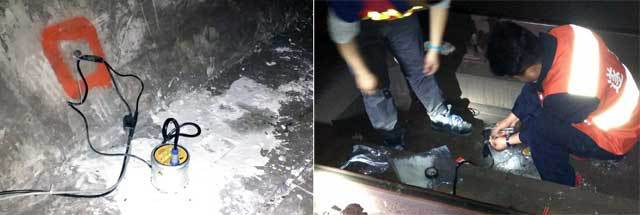

• 現場安裝采集

  1. 儀器安裝選定測點，剛性固定安裝儀器（向上、水平、X指向振源）

  2. 振動采集開啟設備，采集振動信號（同時采集速度和加速度）

  3. 結果預覽通過筆記本或者平板現場預覽測試結果（振動特性值、波形）


  振動報告

  1. 事件回放：設備與計算機建立通信，回放振動事件

  2. 信息編輯：編輯、填寫現場測試相關信息（項目、測點、監測人員、環境信息等）

  3. 提交打印：提交、打印已編輯的振動報告

• ▲配置清單
   1. TC-6850網絡測振儀一臺                  2. 配套專用路由器
   3. 專用卡子（立面上固定）、錐子（松軟介質上固定）、底座（堅硬表面上固定）
   4. 鋰電池充電器一個                        5. 軟件光盤一張（專用測試分析軟件終身免費升級）
   6. 說明書一本                              7. 合格證一張

  ---

  ▲選配件

  ·平板電腦  ·外接電池組  ·太陽能供電系統

•

•
  資料完善中。。。


•
