產品詳情
簡單介紹：
英國聲納超聲波探傷儀MASTERSCAN350m在超聲產品、NDT設備及其附件的研制和生產領域中處于**地位。 英國聲納超聲波探傷儀MASTERSCAN350m
詳情介紹：

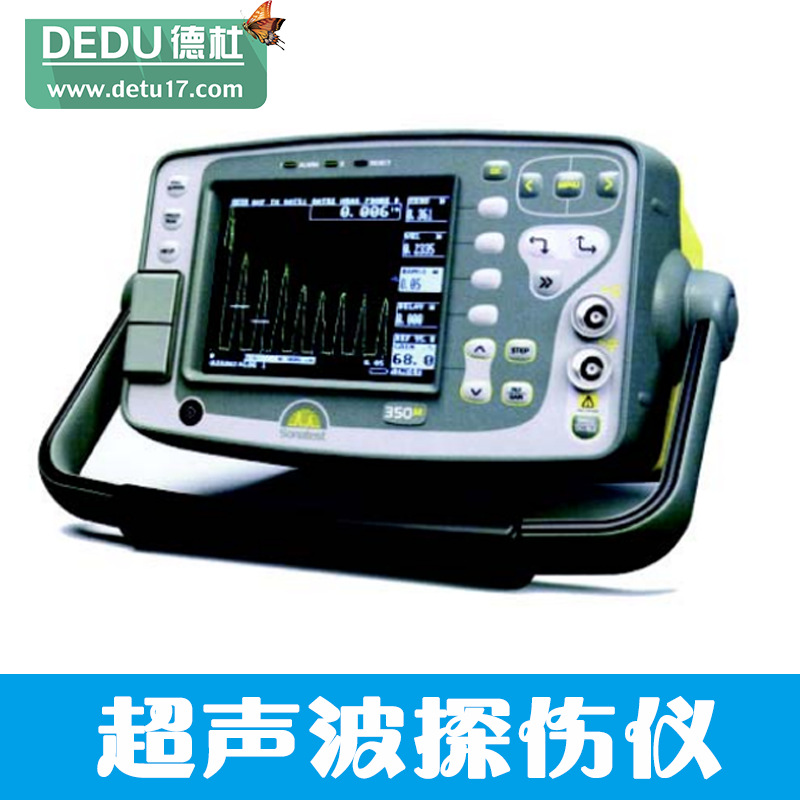

英國聲納超聲波探傷儀MASTERSCAN350m
英國聲納超聲波探傷儀MASTERSCAN350m
|
- - - - - - - |
特別良好的近表面分辨力 450V 高性能脈沖發生器，適用于高衰減材料 檢測范圍 0.1mm 到 20M 帶 ActiveEdge 可編程脈沖發生器 界面波觸發器用于水浸探傷水程補償 5KHz 脈沖重復頻率適用快速掃描 高清晰度顯示屏 |
英國聲納超聲波探傷儀MASTERSCAN350m
英國SONATEST集團成立于1985年，在超聲產品、NDT設備及其附件的研制和生產領域中處于**地位。
MasterScan350m和380m探傷儀是MasterScan340的換代產品。英國聲納超聲波探傷儀MASTERSCAN350m
英國聲納超聲波探傷儀MASTERSCAN350m
| 檢測范圍 | 0～1mm直至0～20000mm(鋼)，可以1/2/5或1mm增量連續可調 |
| 聲速 | 256～16000m/s，連續可調 |
| 探頭延遲 | 0～999.999μs，連續可調 |
| 掃描延遲 | 0～10000mm，步進0.05mm(鋼) |
| 增益 | 0～110dB，步進0.5/2/6/14和20dB可以隨時進行增益調節 |
| 檢測模式 | 脈沖回波和發射 /接收 |
| 脈沖發生器 |
100～300V(MS380 450V)可變方波脈沖發生器。 脈沖寬度，尖脈沖至 2000μs，在脈沖幅度200V 時上升/下降時間<5ns，脈沖寬度調整名義值2%，*小1ns,*大4ns |
| 阻尼 | 33/50/100/400Ω，四檔可選 |
| 脈沖重復頻率 | 30～6000Hz，步進5Hz |
| 視頻刷新頻率 | 50(PAL制)或60Hz(NTSC制) |
| 檢波方式 | 全波、正半波、負半波、RF |
| 頻率范圍 |
6個窄頻帶，頻率分別為：0.5MHz、1MHz、2.25MHz、5MHz、10MHz和15MHz 寬頻帶：2MHz～22MHz(-6dB)和1MHz～35MHz(-20dB) |
| 系統線性 | 垂直線性=1%全屏幕高度(FSH)。放大器精度±0.1dB 。水平線性±0.4%全屏幕寬度(FSW) |
| 抑制 | 80% 線性抑制。選用此功能時，前面板上的LED 指示燈會點亮以警示 |
| 測量單位 | 公制 (mm)、英寸(in)、時間(μs ) |
| 屏幕顯示 | TFT 彩色顯示：顯示屏幕尺寸；103x77mm,320x240象素，A－Scan區域300x200像素素， 8種彩色模式可供選擇，亮度可調 |
| 閘門監視器 | 兩個完全獨立閘門。用于回波監控和厚度測量。可在全范圍內對閘門起始位置和寬度連續可調。閾值由 0～100%(FSH)連續可調。具有進波 /出波兩種報警模式和聲/光報警功能 |
| 閘門擴展 | 擴展范圍在閘門 1的寬度 |
| 閘門監視器延遲 | 監視器閘門 2可選0.6秒延遲 |
|
測量模式 |
信號監視器 閘門中**個信號的深度和幅度 回波至回波間的距離(單一閘門) 聲程、水平距離、深度 ,曲面校正和探頭前沿的三角顯示 ,小屏幕顯示 閘門至閘門間的距離測量(獨立閘門) T-Min 模式，用于保持*小厚度讀數，水平距離測量分辨率達0.01mm(0.001英寸)，幅度測量分辨率達1%FSH,在A 掃描圖的頂部有測量讀數的放大顯示。測量模式可選擇峰值模式和前沿模式 |
| A掃描存儲 | 可存儲打印800幅A-掃描波形。能通過RS232串口打印輸出或選用SDMS軟件傳到PC機上 |
| 面板參數存儲 | 可存儲100組已校準的面板參數 |
| 厚度記錄 | 可存儲2000個由“塊字組/位置/編號”模式或按順序模式預編程工作片斷。使用任選的 SDMS軟件可將讀數轉到MS Excel軟件 |
| AGC | 自動增益控制能自動將信號電平設定在10～90%FSH之間，精度公差在5～20%之間 |
| DAC曲線 | *多可選取10個點制作數字DAC曲線。設有參考曲線：按照JIS/ASME標準的-6dB和-12/14dB 曲線；也可選擇按照EN1714 標準的-2dB、-6dB、-10dB曲線 |
| TCG曲線 | 時間校正增益，也稱為Swept增益。40dB的動態范圍明顯大于每微秒30dB，可選擇10個輸入點，將全部信號設定到全屏高度的80% |
| AWS | 為儀器內置軟件，用于按照 AWS D1.1結構焊接標準對顯示的缺陷作評定 |
| AVG/DGS | 按探頭數據自動計算缺陷大小，可存儲10種探頭數據 |
|
API |
缺陷大小可按照 API 5UE自動評測 |
| Auto-cal功能 | 對兩個回波自動標定 |
| 時鐘功能 | 可設定時間和日期 |
| 參考波形 | 參考波形用于與不同顏色的波形直接比較這個菜單顯示一個已存儲的A 掃描波形作為參考或標記顯示，用于與不同顏色的動態A 掃描波形進行比較 |
| 注釋 | 對于存儲的面板參數和A 掃描波形，用戶可以加入字母標識作為注釋 |
| 顯示凍結 | 用于捕獲鎖定當前的A 掃描圖像 |
| 峰值記憶 | 用于捕獲鎖定動態回波的*大值 |
| 鍵盤鎖 | 防止設備參數被誤修改 |
| 在線幫助 | 在運行過程中，可做即時指導 |
| 語言 | 英語 |
| 波形平滑 | 可給出模擬視頻般的非常平滑的回波圖像 |
| 輸出 | 雙向串行接口傳送設定參數、厚度讀數和存儲的波形。復合視頻，PAL 或NTSC制式兼容。線性模擬程控輸出，可輸出閘門內的距離和振幅信號 |
| 前置 USB接口 | 用于連接計算機、打印機或鍵盤 |
| 電池 | 14.4V5安時鋰電池，充電后可用15小時(單色)或11小時(彩色)，低電指示。充電4小時 |
| 充電器 | 110～240VAC，50～60Hz |
| 探頭電纜線插座 | LEMO |
| 環境條件 | 外殼密封達到 IP67 級 |
| 溫度 |
操作溫度： -10～55℃ 可以承受：-20～70℃ 存儲溫度：-40～75℃
|
| 外形尺寸 | 255x145x145mm |
| 重量 | 2.5kg，包括鋰電池 |
| MS380M附加功能 | |
| 界面波觸發器 | 界面波鎖定表面回波，消除水程變化影響 |
| 高功率脈沖發生器 | 450V峰值電壓 |
標準配置
 |
|
英國聲納超聲波探傷儀MASTERSCAN350m
